弗锐暖体假人环境舱FR3000系列

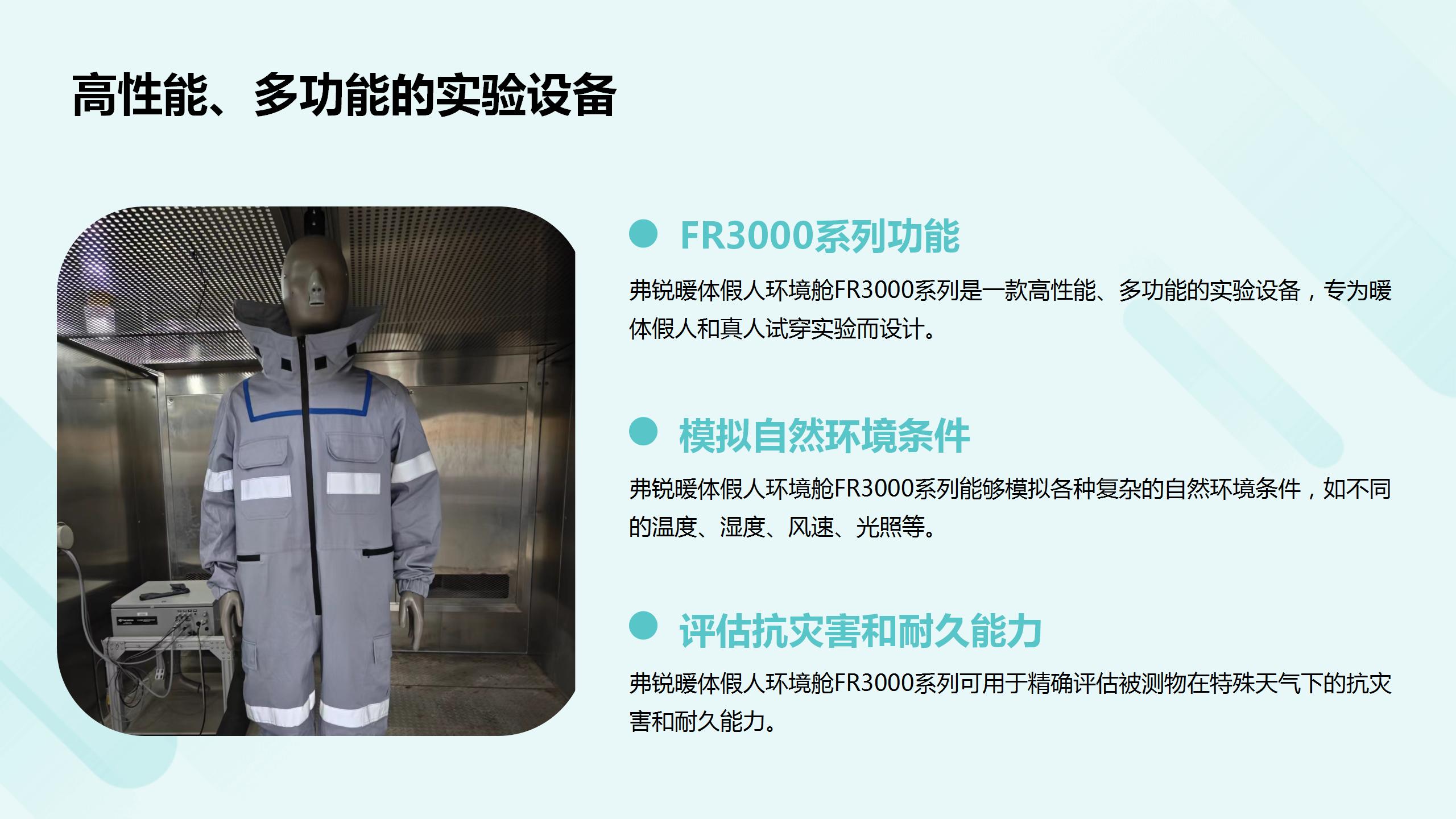

弗锐暖体假人环境舱FR3000系列是一款高性能、多功能的实验设备，专为暖体假人和真人试穿实验而设计。它能够模拟各种复杂的自然环境条件，如不同的温度、湿度、风速、光照、降雨、降雪、雾、覆冰等，从而评估被测物在特殊天气下的抗灾害和耐久能力。

一、设计思路

FR3000系列环境舱在设计上充分考虑了实验的特殊需求和用户的使用体验。整体设计以模块化、易维护为核心理念，确保设备的运行和长期稳定性。

1) 仓体设计：采用隔热性能优异的材料构建，确保内部环境的稳定性和精度。同时，独特的通风设计能够防止在极限温度环境下冷凝水和结霜的积累。

2) 温度与湿度调节系统：该系统集成了制冷系统、间接调温系统和蒸汽加湿器，能够控制舱内的温度和湿度，以满足不同实验的需求。

3) 电气控制柜：配备先进的电气控制系统，确保设备的稳定运行。同时，所有电气部件均触手可及，易于维护和保养。

4) 模块化设计：机组及电器柜均已在德国工厂完成预装，并安装在固定的基座上。现场安装时，只需连接电线和管路，大大简化了安装过程。

二、仓体设计

FR3000系列环境舱的仓体采用先进的隔热设计，确保内部环境的稳定性和精度。具体设计特点如下：

1) 三明治式库板结构：隔热仓体采用三明治式库板结构，这种结构确保了仓体具备隔热性能。墙体、地板和屋顶均通过这种结构进行隔热处理，减少内外温度交换。

2) 强力支撑结构：墙体、地板和屋顶都设计了强力的支撑结构，确保在承受不同温度、湿度和压力变化时，仓体结构依然稳固可靠。同时，这种设计也方便了设备的安装和维护。

3) 材料选择：墙体内部填充聚氨酯和泡沫材料，这些材料具备隔热性能，能够减少热量传递。

4) 压力补偿系统：为防止仓内压力过大或过小，环境仓墙体上安装了压力补偿系统。这一系统能够自动调节仓内外的压力差，保持仓内环境的稳定性。

三、空气调节系统

环境仓内的温度等关键环境参数由安装在仓内的先进空调系统来调节。该系统具有以下设计及功能特点：

1) 连续稳定的空气循环：系统包含热交换器、固态加热元件和风扇，确保环境仓内的空气得以连续、稳定地循环。

2) 温度调节：热交换器作为制冷系统的蒸发器，能够根据实验需求快速、准确地降低仓内温度。而固态加热元件则能在需要时提供必要的热量。

3) 除霜功能：在长时间进行低于+4°C的测试时，仓内的蒸发器可能会结霜。为防止这种情况影响实验进程，环境仓配备了自动除霜功能。当系统检测到蒸发器结霜时，会自动升高仓内温度至+4°C以上，从而去除蒸发器上的霜层。

四、制冷系统

制冷系统是环境舱的核心部分，包含压缩机、冷凝器、膨胀阀及蒸发器。这些部件通过精心设计的管道系统紧密连接，共同实现制冷效果。所有的制冷系统部件均集成在机组当中，便于用户进行维护和检修。半封闭压缩机配置有吸排气手阀、曲轴箱加热器、线圈保护等关键部件，以确保其在各种工作条件下的稳定运行。前级制冷系统采用水冷冷却方式，其冷却水消耗量取决于不同的冷却水水质。此外，制冷系统还包含高低压保护器、油分离器、干燥器以及视液镜等安全保护装置，确保系统的安全可靠运行。

五、蒸汽加湿器

为了满足实验中对湿度的控制要求，FR3000系列环境舱配备了蒸汽加湿器。蒸汽发生器采用先进技术，能够产生无矿物、无气味的蒸汽，通过调节循环风来控制环境湿度。加湿器采用紧凑型结构，可以直接安装在机组上或固定在仓体外部。为了确保蒸汽和冷凝水能够迅速到达加湿点，加湿器应该尽量靠近喷嘴安装，避免蒸汽和冷凝水经过长距离管路传递。

六、安全和防护设备

FR3000系列环境舱配备了安全和防护设备，确保实验过程的安全可靠：

1) 内置过温保护

当环境仓内温度超过预设值时，固化式过温保护器会自动启动，关闭整个环境仓的电源，以防止设备过热造成的损坏或危险。

2) 样品保护

环境仓额外安装有一符合EN 60519-2规范的可数字式可调节高低温保护器。该保护器可设置范围为-90°C至+190°C，用户可根据实验需求自行设定。对于特别昂贵的试样，可按用户需求采用特殊的保护措施，确保实验过程中试样的安全。

3) 门锁

环境箱至少提供一个可从内部打开的门锁，确保在紧急情况下人员能够迅速离开环境仓。

4) 其他连接

由客户带入环境仓内进行通电测试的电气设备，需要连接到控制系统上的安全保护开关上。

七、控制与编程

FR3000系列环境舱配备了SIMPAC自检测、32位数字测量和控制系统，该系统由WEISS公司专门为环境仓设计。该系统具有强大的控制能力和用户友好的界面，能够满足各种试验要求。

1) SIMPAC控制系统：采用32位技术，具有高可靠性和高性能。

2) 8”彩色触摸屏：配备直观易用的彩色触摸屏，实时显示仓内的实际温度及湿度。用户可通过触摸屏直接启停测试程序或控制仓内照明。

3) 内置功能键：触摸屏还配备有内置功能键，方便用户直接操作设备。功能键可快速激活声光报警，进行故障诊断等操作。

4) USB接口与数据存储：通过USB接口，用户可方便地存储测试数据，并直接生成Excel文件，便于数据分析和处理。

5) 多语言界面：软件界面支持德语、英语及中文等多种语言，满足不同用户的需求。

6) WEB服务器访问：所有的控制均由32位的S!MPAC*控制系统管理，用户可通过WEB服务器直接访问设备，远程监控实验过程，提高实验效率。

八、技术参数

1) 环境仓及机组尺寸

仓内尺寸：3000 mm*4000 mm* 3000 mm

外形尺寸：3240 mm*4850 mm* 3300 mm

机组尺寸：2065 mm*2700 mm*2400 mm

门尺寸：2500 mm2000 mm

引线孔：4 off 直径125 mm

2) 温度工作范围

温度范围：‐40°C to +80°C

温度波动：<  1 K (in time)，<± 2 K (in space)

湿度范围：10 to 95 % r.h.,

湿度波动：< ±5 % r.h. (in time)

露点温度范围：+12 °C to +59°C

3) 气候工作范围

温度范围：+15 °C to +60°C

温度波动：<± 0.5 K (in time)，<± 2 K (in space)

湿度范围：10 to 95 % r.h., without thermal load

湿度波动：< ±5 % r.h. (in time)

露点温度范围+12 °C to +59°C without thermal load
